De condor 16 en 46 (UHF) en condor 3000 hebben op de sets en hun sleedes verschillende aansluitingen. Allereerst wil ik de aansluitingen op de condor zelf beschrijven (foto 1).
 |
 |
 |
 |
stekker aansluiting |

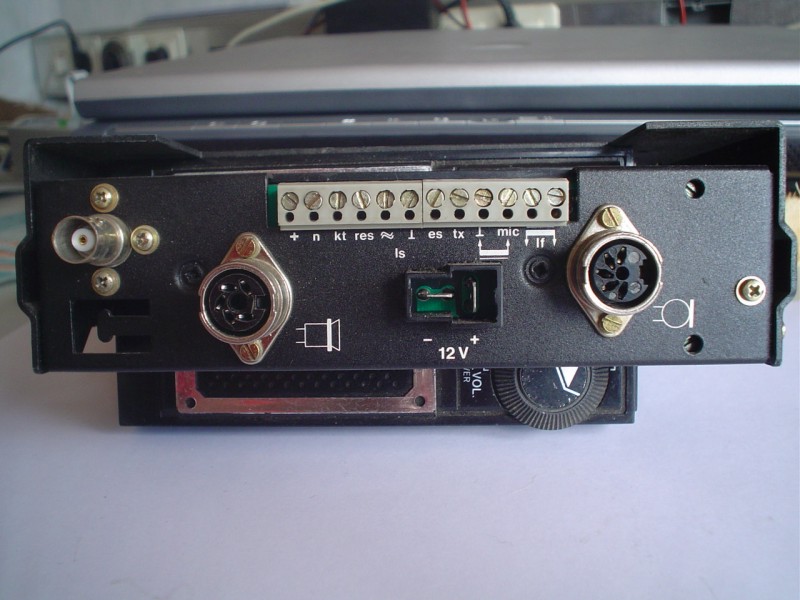

standaard condor sleede |

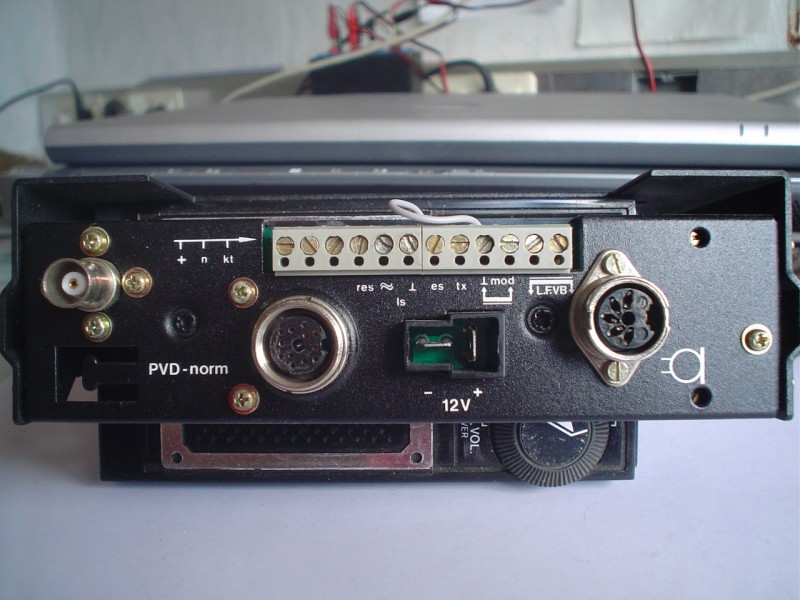

PVD codor sleede |
aansluit blok op condor sleede |
Klik op de foto's voor grotere versie |
|||

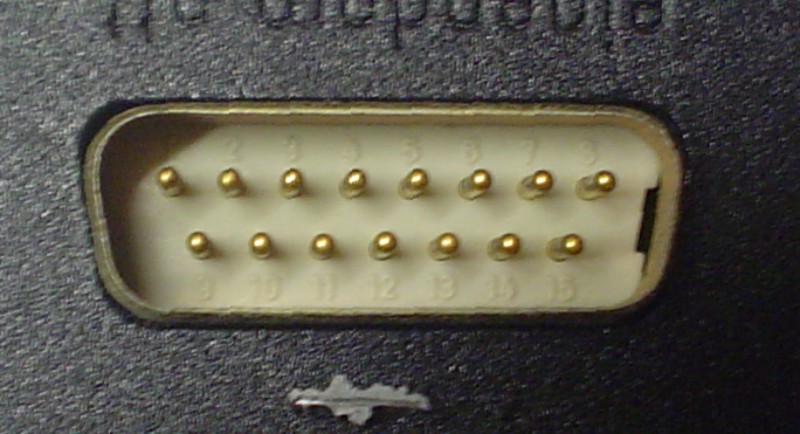

De stekkeraansluiting OP de condor (16-64-3000) is DE doorvoer naar de buitenwereld. Op deze stekker zitten dus alle aansluitingen.
Stekker 15 pol D connector
1 + 13,8 V
2 + 13,8 V
3 NF RX audio zonder squels (evt voor FSK uit)
4 ES externe signalering
5 RES niet gebruikt (vrij aansluitpunt voor b.v. ontvangst led)
6 NF doorverbinden met pin 12, anders werkt de luidspreker niet
7 massa
8 massa
9 10 Db verzwakking zendvermogen door 5.1 K Ohm weerstand naar massa.
10 luidspreker
11 PTT (naar massa)
12 NF doorverbinden met pin 6, anders werkt luidspreker niet
13 Noodroep aansluiting (wordt niet gebruikt)
14 + 9,5 V voeding voor microfoon
15 TX audio
Als je deze aansluitingen gebruikt kun je de condor (16-46-3000) dus zonder sleede gebruiken. Het radiomuzeum Jan Corver heeft speciaal daarvoor een PDF file gemaakt.
SLEDES VOOR CONDOR (16-46-3000)

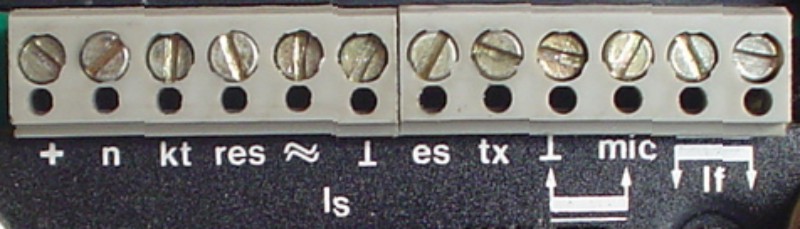

Er zijn 3 versies van de slede verkrijgbaar, de standaard slede (foto 2 boven), de PVD slede (foto 3 boven) en de slede zonder aansluitingen. Met de PVD slede worden ALLE aansluitingen nog eens extra naar buiten gevoerd d.m.v. een PVD stekker. Op de standaard slede kan direct een microfoon en luidspreker aangekoppeld worden d.m.v. standaard stekkers. Op beide sledes zit ook een aansluitblok (foto 4 boven) waar men bedading kan aansluiten Hieronder kun je de diverse aansluitingen nog eens bekijken.
 |
1 audio 2 voeding 3 met 5 verbinden 4 PTT 5 met 3 verbinden |
 |
1 niet gebruikt 2 niet gebruikt 3 speaker 4 niet gebruikt 5 massa |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

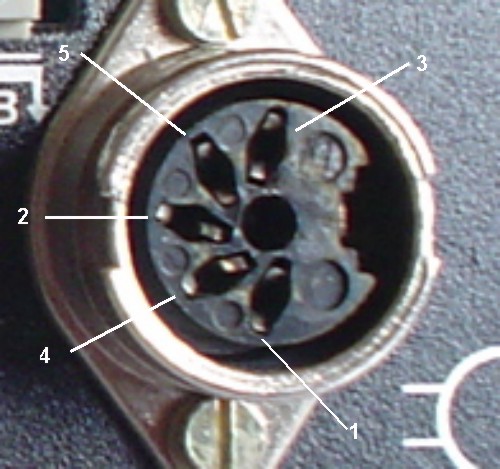

Microfoon aansluiting |

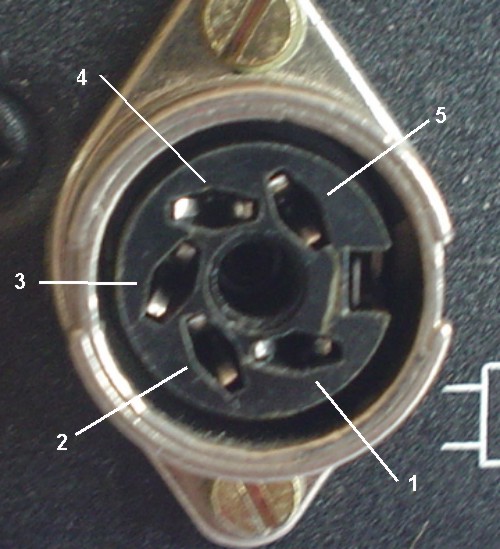

Speaker aansluiting |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Klik op foto voor grote versie |
Klik op foto voor grote versie |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
A audio B audio C D NF uit E NF in F Massa |
G H PTT J K L M reserve |

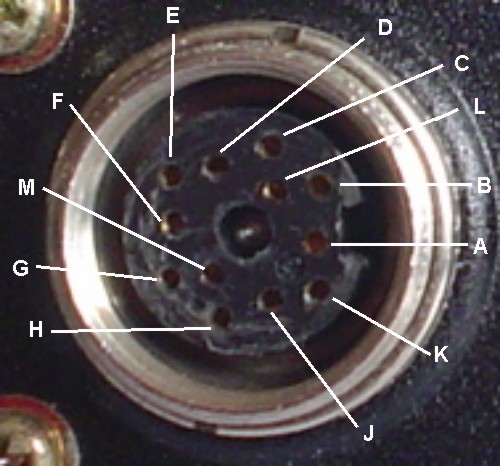

PVD aansluiting |
||
Klik op foto voor grote versie |
||
